EOIP TUNNELING

PRAKTIKUM 3

EOIP TUNNELING

Tunneling merupakan suatu teknik menghubungkan komputer melalui jaringan publik dengan menggunaka IP Privat. DImana komputer tersebut tetap berada pada jaringan publik (Internet), tetapi untuk berkomunikasi menggunakan jalur sendiri melalui terowongan (tunnel) atua bisa disebut sebagai Virtual Privat Network (VPN). Berikut adalah contoh konfigurasi dasar tunneling di Mikrotik menggunakan virtual box.

1. Pertama kita setting adaptor di Mikrotik Pusat. Dimana Adaptor1 kita set mode bridge ke         adaptor asli di pc host.

2. Kita bridge juga untuk mikrotik cabangdi pc hosts sebelah.

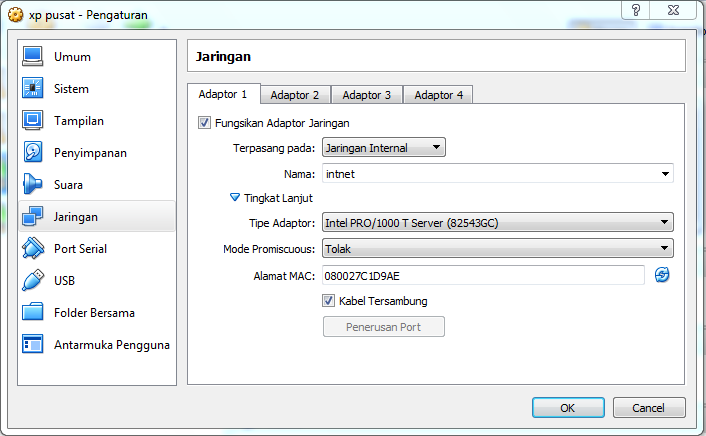

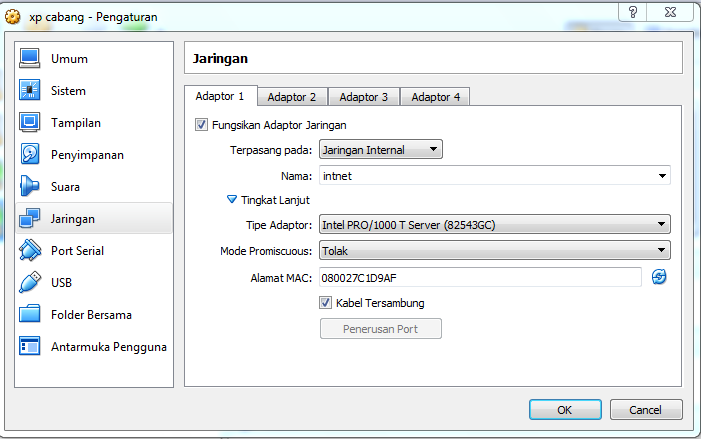

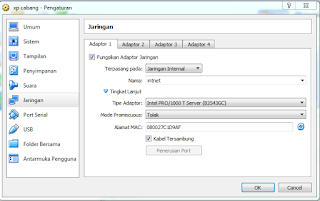

3. Pada VM xp pusat dan Xp cabang kita set adaptornya ke jaringan internal yang mengarah       ke adaptor 2 mikrotik yang juga jaringan internal.

4. Kemudian kita isikan IP sesuai dengan topologi yang sudah dibuat. Dimasing – masing           ethernet.

5. Kemudian pada mikrotik pusat kita setting EoIP tunnelnya. Caranya kita masuk ke menu        interface kemudian kita pilih EoIP tunnel. Kita isikan namanya, kemudian pada bagian            remote address kita isikan ip mikrotik pusat.

6. Lakukan juga hal yang sama pada mikrotik cabang , hanya saja pada bagian remote                   address kita isi IP mikrotik pusat.

7. Kemudian kita buat interface bridge di kedua mikrotik untuk menyambungkan interface           EoIP kita ke ethernet 1. Caranya masuk menu bridge kemudian klik tanda “+”. Lakukan hal       yang sama dikedua mikrotik.

8. Kemudian kita tamkbahkan bridge port untuk Interface Bridge1, pertama kita tambahkan         interface EoIP nya ke bridge port bridge1. Lakukan hal yang sama di mikrotik sebelahnya.

9. Kemudian kita tambahkan Bridge port utuk interface yang mengarah  ke PC yaitu ether2.        Arahkan bridgenya ke interface bridge1 yang telah dibuat. Lakukan juga hal yang sama di      mikrotik sebelah.

10. Kemudian kita buat dhcp server untuk masing masing Interface bridge yang telah dibuat.        Masuk menu DHCP server pilih DHCP setup pilih interface-nya bridge1. Isikan juga DNS      servernya jika perlu.

11. Kemudian pada PC kita set IP DHCP clientnya.

12. Setelah Itu kita lakukan cek koneksi antar PC dengan perintah ping. Jika reply maka                  konfigurasi kita berhasil. Itu artinya pc kita sudah terhubung secara privat melalui tunnel        yang kita buat di jaringan publik.

frinaaa.blogspot.com

Read more...

MENGAKSES SERVER LOKAL DARI JARINGAN LUAR (FITURE DST-NAT)

PRAKTIKUM 2

                 MENGAKSES SERVER LOKAL DARI JARINGAN LUAR

(FITURE DST-NAT)

Alat dan bahan:

1    1.     Mikrotik (virtual)

2    2.      Windows 7 (PC asli)

3    3.      Kabel LAN

4    4.     PUTTY

5    5.    Winbox

6    6.      Windows XP (virtual)

7    7.      Debian (Virtual)

Langkah Kerja :

v  Mikrotik

1.      Atur jaringan (network):

o   Adapter 1 : Bridged Adapter

o   Adapter 2: Jaringan  internal

2.      Kemudian atur ip di mikrotik :

o   “ ip address add address=192.168.77.231/24  interface=ether1”

o   “ ip address add address=192.168.1.1/24 interface=ether2”

3.      Setelah itu atur ip gateway dengan cara:

o   “ ip route add gateway=192.168.77.1”

4.      Langkah selanjutnya yaitu atur ip dns :

o   “ip dns set servers=8.8.8.8”

5.      Kemudian atur ip dst nat:

o   “ip firewall nat add chain =srcnat action=masquerade out-interfaces=ether1”

o   “ip firewall nat add chain=dstnat dst-address=192.168.77.231 dst-port=8031 to-address=192.168.1.200 to-port=80 protocol=tcp action=dst-nat”

o   “ip firewall nat add chain=dstnat dst-address=192.168.77.231 dst-port=2131 to-address=192.168.1.200 to-port=22 protocol=tcp action=dst-nat”

6.      Ping google.com

v  Windows Xp

1)   Atur jaringan (network) :

o   Adapter 1 : jaringan Internal

2)        Kemudian atur ip di windows Xp:

Ip address       : 192.168.1.100

Netmask         : 255.255.255.0

Gateway         : 192.168.1.1

Dns                 : 8.8.8.8

3)   Selanjutnya di commandprompt (cmd) windows Xp coba ping gateway (ip mikrotik ether2) :

o   “ ping 192.168.1.1”

4)   Langkah berikutnya coba cek di web browser apakah sudah dapat untuk mengakses google.

v  Debian

§  Atur jaringan (network) :

o   Adapter 1 : jaringan Internal

§  Selanjutnya konfigurasi ip di debian dengan cara:

o   “nano /etc/network/interfaces”

   auto eth0

   iface eth0 inet static

   address 192.168.1.200

   netmask 255.255.255.0

   gateway 192.168.1.1

   dns-server 8.8.8.8

§  Setelah itu restart terlebih dahulu :

o   “ service networking restart”

§  Pastikan bahwa konfigurasi ip yang kita atur sudah berhasil dengan cara:

o   “ifconfig”

§  Langkah berikutnya yaitu install apache dan ssh,dengan cara:

o   “apt-get install apache2”

o   “apt-get install ssh”

§  Kemudian coba ping mikrotik dan window xp :

o   “ ping 192.168.1.1 (mikrotik)”

o   “ ping 192.168.1.100 (windows xp)”

v  Windows 7 pc asli

Ø  Atur ip di PC :

Ip address  : 192.168.77.131

Netmask    : 255.255.255.0

Gateway    : 192.168.77.1

Dns             : 8.8.8.8

Ø  Kemudian coba akses apache di browser windows 7:

o   “192.168.77.231:8031”

Ø  Apabila sudah muncul tampilan apache itu sudah berhasil.

Ø  Selanjutnya coba akses juga di putty:

o   “192.168.77.231 port: 2131”

Ø  Apabila berhasil muncul tampilan mikrotik dan dapat masuk di mikrotik.



frinaaa.blogspot.com

Read more...

MENGKONEKSIKAN KOMPUTER DENGAN MIKROTIK (FITUR NAT & MASQUERADE)

PRAKTIKUM 1

MENGKONEKSIKAN KOMPUTER DENGAN MIKROTIK

(FITUR NAT & MASQUERADE)

NAT (Network Address Translation) adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan alamat IP.

Alat dan bahan :

1. Mikrotik (1)

2. Windows 7 (PC asli)

3. Kabel LAN

4. PUTTY

5. Winbox

Langkah Kerja :

1    1.      Masuk ke Winbox atau Webfig

2    2.      Reset winbox terlebih dahulu

-          System

-          Reset configuration

-          Cetang pada “No default configuration dan Do not backup”

3    3.      Tambahkan ip address

-          klik +

-          masukkan ip

ip address : 192.168.10.49/30

interfaces : ether2

-          apply

-          ok

1    4.      masuk Putty

-          pilih ssh

-          isikan ip 192.168.10.49

-          port 22

-          open

2    5.      login : admin.

      Kemudian enter

3    6.      Atur ip asli PC dengan mengisikan

      Ip address 192.168.10.50

      Subnetmask 255.255.255.252

4    7.      Kemudian atur IP  melalui Putty

      “ip address add address=10.7.7.153/30 interfaces=ether1”

5    8.      Lalu cek IP di Putty.

      “ip address print”

6    9.      Setelah ip ether1 dan ether2 sudah jadi, selanjutnya masukkan IP Gateway.

      “ip route add gateway=10.7.7.1 disable=no”

7    10.      Langkah berikutnya masukkan ip DNS.

      “ip dns set servers=8.8.8.8”

8    11.      Atur jaringan NAT.

      “ip firewall nat add chain=srcnat action=masquerade out-interfaces=ether1”

9    12.    Tambahkan default gateway dan DNS server pada PC asli.

-          Default gateway : 192.168.10.49

-          Prefered DNS server : 8.8.8.8

1    13.   Cek keberhasilan di Putty dan di CommentPrompt (cmd). Coba lakukan cek :

       “ping google.com”

       Apabila telah berhasil maka dapat di test ping dan dapat digunakan untuk mengakses internet.
